Colonnes Ballastées à La Seyne-sur-Mer : Conception et Réalisation

Ingénierie géotechnique avec jugement régional.

Le développement du chantier naval de La Seyne-sur-Mer a profondément remodelé la géographie des sols de la rade. Pendant plus d'un siècle, remblais et infrastructures portuaires se sont superposés aux alluvions argileuses quaternaires. Aujourd'hui, tout projet de construction sur ces terrains compressibles exige une amélioration de sol rigoureuse. Les colonnes ballastées représentent une solution éprouvée pour renforcer ces couches meubles sans les excaver. Notre équipe technique intervient des Sablettes jusqu'à Mar Vivo, en passant par le centre-ville de La Seyne-sur-Mer, pour concevoir des maillages de colonnes adaptés à chaque rapport géotechnique. Nous analysons la granulométrie des sols en place avant de dimensionner le réseau.

Une colonne bien compactée peut multiplier par trois la capacité portante d'un sol limoneux saturé.

Nos domaines de service

Pentes et murs

Analyse de stabilité des pentes ›Conception d'ancrages actifs/passifs ›Conception de murs de soutènement ›

VOIR TOUT PENTES ET MURS ›

Excavations

Analyse géotechnique pour tunnels en sols mous ›Conception géotechnique des excavations profondes ›Surveillance géotechnique des excavations ›

VOIR TOUT EXCAVATIONS ›

Routier

Conception de chaussées souples ›Conception de chaussées rigides ›Étude CBR pour conception routière ›

VOIR TOUT ROUTIER ›

Méthodologie et portée

Sur un projet récent près de l'ancien site Naval Group, le terrain présentait une couche de vase molle sur six mètres d'épaisseur. La nappe phréatique affleurait à 1,20 mètre. L'étude géotechnique a préconisé un réseau de colonnes ballastées de 0,60 mètre de diamètre, fichées jusqu'au substratum calcaire. Le compactage par passes successives a permis d'atteindre un module pressiométrique compatible avec des fondations superficielles. Pour valider la densification, nous avons couplé les colonnes avec des essais de perméabilité in situ et des contrôles de compacité. La maîtrise du refoulement du ballast est déterminante : il faut éviter le matage en fond de forage. La technique s'adapte parfaitement aux alluvions sablo-limoneuses de La Seyne-sur-Mer.

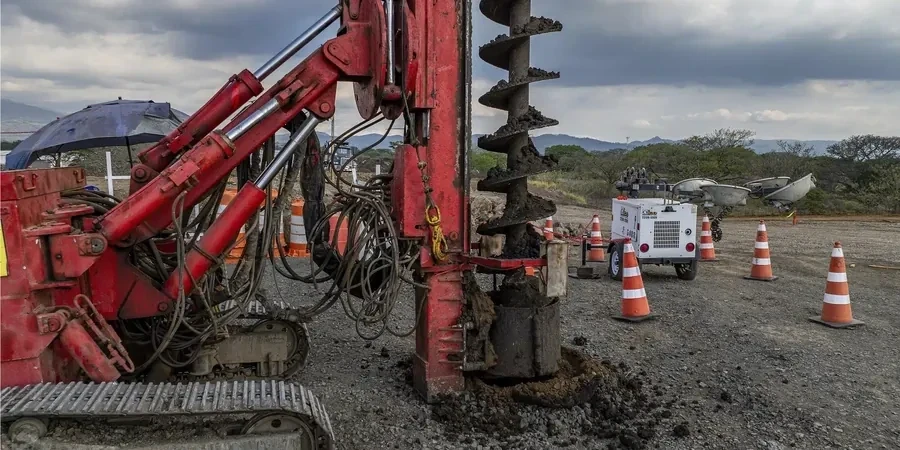

Colonnes Ballastées à La Seyne-sur-Mer : Conception et Réalisation — Image technique — La Seyne-sur-Mer

Considérations locales

À La Seyne-sur-Mer, le risque principal réside dans la présence de lentilles de vase molle non détectées par les sondages classiques. Ces poches compressibles, piégées entre les alluvions sableuses, provoquent des tassements différentiels sévères si le maillage des colonnes n'est pas resserré localement. Nous imposons toujours une campagne de reconnaissance complémentaire avant implantation. Le second point critique concerne la proximité immédiate de la nappe phréatique. Un forage mal maîtrisé en terrain saturé peut entraîner un effet de renard hydraulique et déstructurer le sol encaissant. La mise en œuvre requiert un vibreur à fréquence variable et un opérateur capable de lire la résistance à l'avancement en temps réel.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@etudegeotechnique1.fr

Normes applicables

Eurocode 7 (EN 1997-1:2004) – Calcul géotechnique, NF P94-261 – Fondations profondes et semi-profondes, Recommandations ASIRI – Colonnes ballastées, NF EN ISO 14688 – Identification des sols

Paramètres techniques

Paramètre	Valeur typique
Diamètre standard de colonne	0,60 à 1,00 m
Profondeur maximale d'intervention	Jusqu'à 20 mètres
Matériau de remplissage	Grave roulée lavée 25/50 mm
Coefficient de substitution	10 à 30 %
Taux de compactage cible	≥ 95 % de l'OPN
Norme de dimensionnement	Eurocode 7 (EN 1997-1:2004)
Suivi de compactage	Enregistrement en continu (pression, profondeur)

FAQ

Dans quels types de sols les colonnes ballastées sont-elles efficaces à La Seyne-sur-Mer ?

Elles conviennent aux limons argileux, aux sables lâches et aux remblais hétérogènes qui caractérisent le littoral seynois. La technique est moins performante dans les argiles très plastiques ou les tourbes épaisses.

Quel est le délai pour concevoir un réseau de colonnes ballastées ?

L'étude de dimensionnement prend entre 8 et 12 jours ouvrés après réception du rapport de sol. La phase de contrôle sur chantier est calée sur le planning du vibrocompactage.

Combien coûte la conception d'un maillage de colonnes ballastées ?

Pour un projet à La Seyne-sur-Mer, le budget de conception se situe entre 1 210 € et 4 620 €, selon la superficie de la zone à traiter et la densité du réseau à calculer.

Quelle norme encadre le dimensionnement des colonnes ballastées ?

Nous appliquons l'Eurocode 7 (EN 1997-1:2004) pour le calcul géotechnique, complété par la norme française NF P94-261 et les recommandations du projet national ASIRI.
